Формула ракетного двигателя

MIXAIL

Вер 30, 2020

ИсторияСтатьи

После того, как вы узнали эту замечательную формулу у нас всё равно не получится найти силу тяги двигателя.

12098
10

“Космонавтика имеет безграничное будущее, и её перспективы беспредельны, как и сама Вселенная”

Сергей Павлович Королёв

Испытания жидкостного ракетного двигателя РД-108А
Credit: uecrus

Начало XX века

В начале XX века (1902) на свет выходит кино “Путешествие на Луну“, французского режиссера Жоржа Мельеса. В то время люди по разному представляли способы добраться до Луны. От большого ядра до ракет – идей было масса.

Кадр из фильма “Путешествие на Луну”
(1902 год)

Константин Эдуардович Циолковский ввел формулы, по которым летают ракеты и спутники. Реактивное ускорение, конструктивная характеристика, относительная начальная масса, реактивное движение ракеты – всё это я подробно постараюсь объяснить в этой статье.

Начнем с легкого – реактивного ускорения

В данной формуле масса представлена в некотором моменте времени, например на 20-й секунде полета. Масса с каждой секундой уменьшается, следовательно увеличивается и реактивное ускорение. На ракету, кроме силы тяги, действует еще: притяжение Земли, сопротивление атмосферы, световое давление и т.д.
Сила тяги (F) находится по формуле: F=a*m.

Сила тяги двигателя – упрощенная формула

Теперь рассмотрим силу тяги двигателя (F), изучим две формулы.

qg – весовой структурный расход
l-удельный импульс двигателя

Начнем расчеты…
За основу я взял характеристики ракеты Сатурн-5 и двигателя F-1.

Нашли скорость исчерпания вещества (w)

Не водород, а керосин

Финальные решения 1 формулы

Ответ полученный решение первой формулой

Более сложная формула

2 формула

После того, как вы узнали эту замечательную формулу, у нас всё равно не получится найти силу тяги двигателя, так как нам не известна величина w. Найти w, благо, очень просто.
Удельный импульс (l) умножаем на ускорение свободного падения (g).

W- скорость исчерпания вещества
Скорость испарения вещества

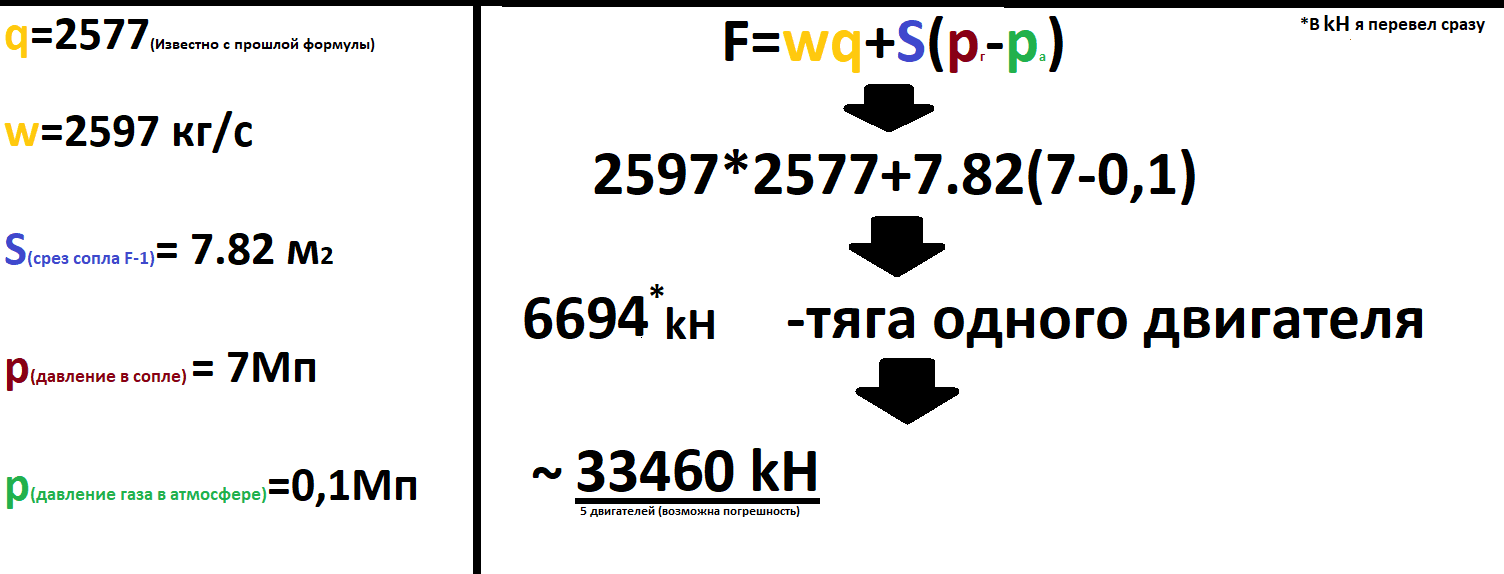

Начнем расчеты

Можете свериться с 1 формулой.

Спасибо за прочтение статьи, надеюсь вы поняли принцип нахождения силы тяги двигателя. Попробуйте это применить к другим ракетам. Если, вам понравилась идея,то я дальше буду разбирать формулы.
