Завершився конкурс NASA на проектування шлюзів для неспіввісних конструкцій

Черговий конкурс ідей підійшов до свого завершення, а в NASA стало на один головний біль менше.

365

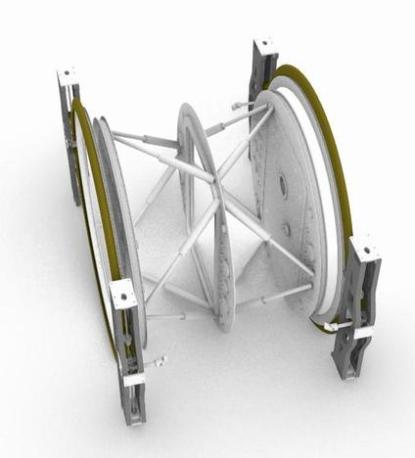

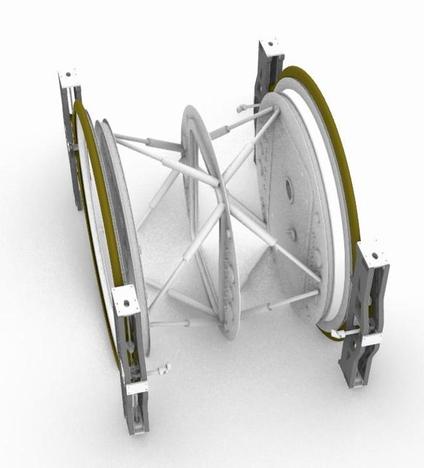

Multi-Gravity Active-Active Mating Adapter (MGAAMA) — це система стикування, призначена для з’єднання житлових елементів космічних суден та модулів в умовах як гравітації, так і мікрогравітації. Унікальною особливістю цієї системи стикування є те, що кожен активний кінець з’єднаний із центральною перегородкою через платформи, з зміщенням до 15 градусів по всіх 3-х осях між пристикованими елементами. Це дає змогу не лише стиковуватися на нерівній місцевості, але й дозволяє багатоелементним архітектурним формам слідувати гнучким траєкторіям поверхні, наприклад, навколо перешкод або навіть утворювати кругову структуру, таку як обертовий космічний корабель, призначений для створення штучної гравітації. Однак ця гнучкість ускладнює дизайн платформи шлюзу, яка в умовах природної або штучної гравітації повинна витримувати навантаження, а також не перешкоджати своїм приводам.

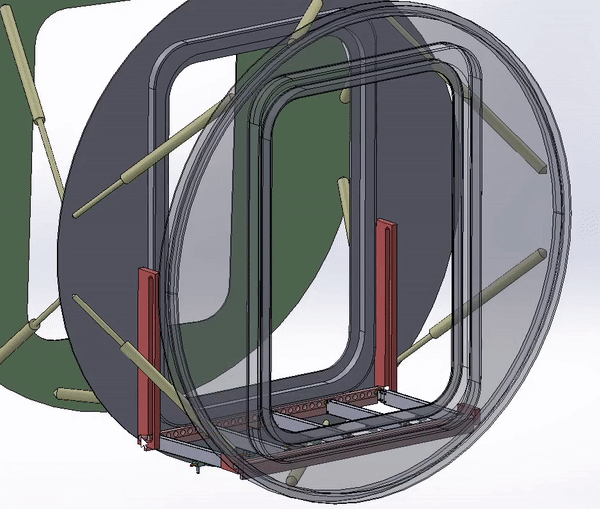

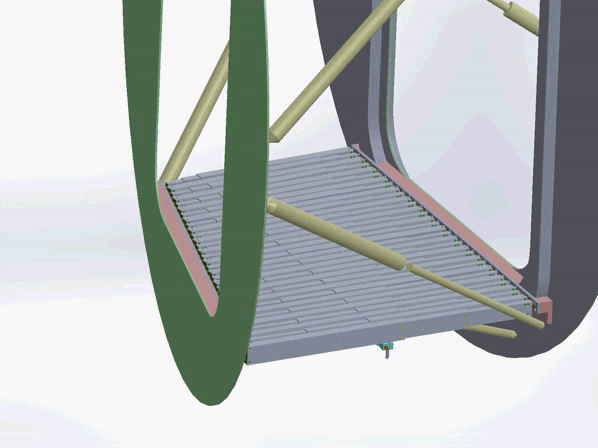

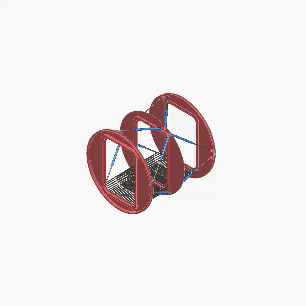

Переміг проект від nazarii.vareshchuk-1. Ця конструкція має простішу геометрію та використовує телескопічні балки як основний механізм. Загалом, це чудовий, дуже добре продуманий дизайн і найсильніша з розроблених концепцій. Система виглядає відносно зручною у використанні та в цілому задовольняє потреби MGAAMA. Основні компоненти здаються простими у виготовленні за допомогою ЧПК або інших технологій, і повинні працювати роками без втручання та технічного обслуговування.

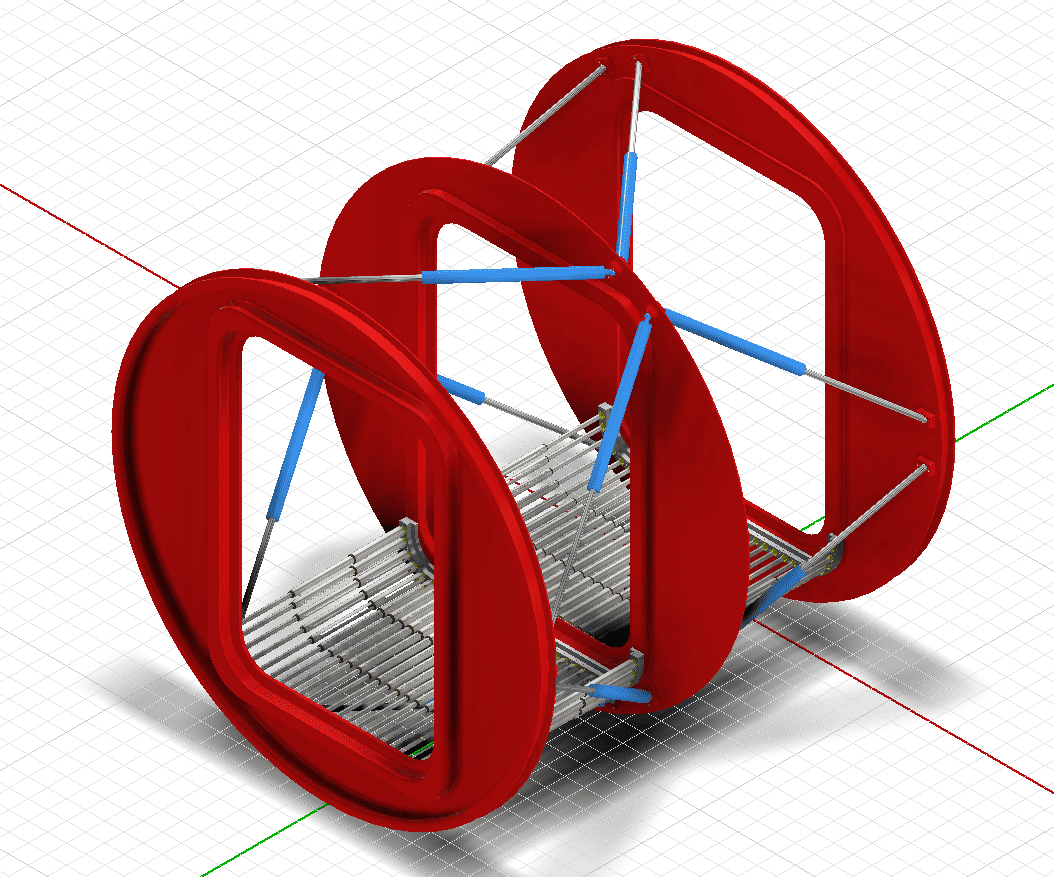

Загальний вигляд дизайну – переможця

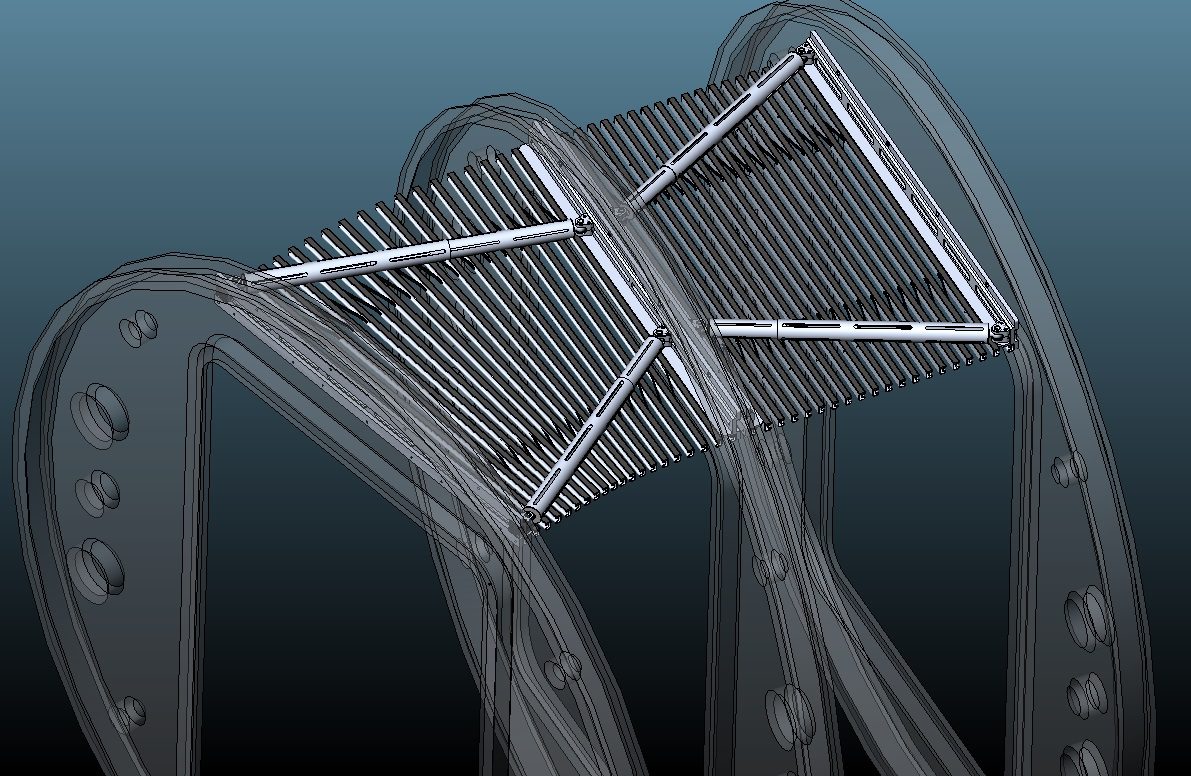

Друге місце зайняв проект від muhammad.fikri-28. Цей дизайн використовує існуючі рішення. Телескопічні трубки забезпечують велику гнучкість системи та забезпечують певний рівень модульності та ремонтопридатності. Трубки, здається, легко замінити, якщо виникнуть проблеми. Кругле січення повзунків зробить ходіння у взутті або шкарпетках на тонкій підошві більш комфортним, ніж по платформах з гострими краями. Ця концепція здається зручною, адже екіпаж міг би розслабитися, сидячи або лежачи на ній у вільний від роботи час – вона виглядає майже як масажер. Округла форма повзунків знижує ймовірність травм. Конструкція здається досить простою і дозволяє розібрати підлогу для огляду, ремонту тощо. Однак було б неприємно розбирати всю конструкцію, щоб дістати предмети, що впали. Було б краще, якби можна було знімати менші групи трубок за раз – достатньо велику кількість, щоб можна було дотягнутися вниз і працювати під підлогою.

Третє місце зайняв проект від podroykin.igor-1. Це простий і ефектний дизайн, наприклад решітки здаються знімними, що забезпечує легкий доступ для процедур технічного обслуговування. Конструкція модульна і має легкозамінні компоненти. Усі компоненти виглядають відносно простими у виготовленні. Більшість з них можна виготовити за допомогою обробки з ЧПК або 3D-друку. Відстань між ламелями є найбільшим недоліком цієї системи, вона зробить ходьбу трохи неприємною. Також оскільки проміжки між планками більші, ніж ширина самих планок, елементи на колесах може бути складно транспортувати.
